Le Pareto

"Je veux apprendre à contruire un diagramme de Pareto avec Excel"

Mise à jour le 7 octobre 2018

Responsive image

Cette page est composée de deux parties  :

  • La première partie vous permet de découvrir l'outil et ses étapes de construction.
  • La seconde partie vous propose un mode d'emploi pour le construire avec Excel.

Le Pareto en quatre questions

Pourquoi l'utiliser ?

Le diagramme de Pareto permet de :

  • hiérarchiser les problèmes en fonction du nombre d'occurrences (nombre d'apparitions) de ceux-ci.
  • définir des priorités
  • Sélectionner les problèmes les plus important.

Le Pareto est utile pour identifier sur quelles causes agir en priorité pour améliorer de façon significative la situation. On évitera ainsi de gaspiller de l'énergie sur ce qui a peu d'impact.

De quoi s'agit-il ?

Il s'agit d'un graphique à barres dont les valeurs sont classées dans un ordre décroissant.

Dans quel contexte l'utiliser ?

D'une façon générale il peut s'utiliser dans n'importe quelle démarche de progrès. Il est par exemple tout à fait adapté à l'esprit du lean.

Sur quel principe s'appuie-t-il ?

Les 20/80

Cet outil met en évidence la loi des 80/20. Autrement dit, agir sur 20% de causes permet de résoudre 80 % des effets. Ci-dessous une représentation illustre ce principe.

Responsive image

La méthode ABC

Il s'agit d'une variante des 20/80 qui propose cette fois-ci un découpage en 3 segments.

  • Classe A : 20% des causes représentent 80% des effets.
  • Classe B : 30% des causes représentent 15% des effets.
  • Classe C : 50% des causes représentent 5% des effets.

Dans quel contexte l'utiliser ?

Il est possible de l'utiliser dans des contextes très divers.  Par exemple, on y aura recours dans l'industrie, pour le traitement des non-conformités en production, les réclamations client, les coûts, les pannes...

Les étapes de sa création

  1. Recueillir les données
  2. Placer les valeurs dans un tableau
  3. Trier les valeurs par ordre décroissant
  4. Calculer les pourcentages cumulés
  5. Etablir le graphique

Un exemple pour illustrer le Pareto

Enquête de satisfaction d'un restaurant

Micheline ETOILE est propriétaire du restaurant "LeToutEstBon". La fréquentation de son établissement baisse régulièrement. Elle décide de faire une enquête de satisfaction auprès de 328 clients.

Elle identifie huits critères d'évaluation sur lesquels elle demande à ses clients de se prononcer.

Dans l'enquête, elle demande à ses clients de mettre un signe "-" (moins) sur le(s) critère(s) qui ne leur donne(nt) pas satisfaction.

1. Recueillir les données

Vous pouvez utiliser les dispositifs de relevé usuels pour dénombrer les occurences d'un phénomène.
Vous pouvez utiliser les bases de données de l'entreprise comme les bases de données client, une simple feuille de relevé en production, ou encore réaliser une enquête comme dans l'exemple.

2. Trier les valeurs par ordre décroissant

Une fois les données recueillies, il est possible de classer/trier les données par ordre décroissant. Dans l'exemple du restaurant vous obtiendrez le résultat ci-dessous.

Responsive image

La cause : "disposition des tables" se retrouve au sommet du tableau, suivi de la "qualité du service".

3. Calculer les pourcentages relatifs

Responsive image

En outre, il est possible de rajouter le pourcentage relatif à chaque cause. Ainsi, la "disposition des tables" représente 30% des causes d'insatisfaction. (98/328=0.3)

4. Calculer les pourcentages cumulés

Responsive image

Note : Vous pouvez consulter le dossier tableau pour en savoir plus.

5. Construire le graphique

Responsive image

Le diagramme de Pareto est composé de deux axes.

  • L'axe des abscisses représente les causes,
  • l'axe des ordonnées représente les effets sur le problème.

Les barres bleues représentent la fréquence en pourcentage du nombre de "-" pour chaque critère.
La courbe rouge représente le pourcentage cumulé.

En travaillant sur la disposition des tables et la qualité du service, le restaurateur éliminera 59% des causes de mécontentement.

Remarque : Vous observez ici que nous avons plutôt une proportion de (25/60) car  (2/8=25%) engendre 59% des insatisfactions. En effet la règle des 20/80 n'est pas gravé dans le marbre.

Responsive image

Pour aller plus loin, le restaurateur pourra ensuite travailler sur la qualité des repas qui représente 14% des insatisfactions.

Note : Vous pouvez consulter le dossier graphiques pour en savoir plus.

Conseil

Dans l'exemple la valeur analysée était un dénombrement : le nombre de "-". Vos données seront peut-être des valeurs financières. Vous pourrez par exemple représenter des coûts. Dans ce cadre là, la démarche sera la identique.

Menu
Réseaux sociaux
Découvrez mon nouveau site :
commentdecider.com
Les meilleurs dossiers
Autres outils associés

Etes-vous curieux ? Alors je vous conseille...

Livre synthétique et pratique pour découvrir le Pareto et beaucoup d'autres outils...

Le créateur du site a besoin de vous !

Suggérez lui des améliorations ou posez lui vos questions par mail commentprogresser@gmail.com

Card image

Construction d'un Pareto avec excel

1) Trier les valeurs de la colonne nombre de "-"

 Pour effectuer le tri, vous devez :

  • Sélectionner les valeurs de la colonne "nombre de "-"
  • Utiliser la fonction tri d'excel

Vous pouvez dés maintenant en faire la somme : (Voir le dossier formules ) .

Responsive image

2) Créer la colonne de pourcentage

  • Créez une nouvelle colonne avec le titre "pourcentage"

  • Responsive image

  • Dans la cellule "C3", inscrivez la formule "=B3/$B$11"

Notez la présence des signes "$" pour conserver la référence B11 en absolue. Vous pouvez utiliser la touche F4 pour placer les 2 caractères "$" ou les inscrire directement avec les touches du clavier. Pour en savoir plus, consultez le dossier : références cellules

  • Puis déplacez la poignée de recopie vers le bas. Cela va recopier la formule tout en gardant la somme en "B11" comme valeur absolue.



Responsive image

  • Sélectionnez toutes les cellules de la colonne C et appliquez le format pourcentage.

Responsive image

Responsive image

3) Créer la colonne de pourcentage cumulé

  • Dans la première cellule, indiquez : "=C3"

Responsive image

  • Dans la cellule D4, inscrivez la formule "=D3+C4". Cette formule permet de faire le cumul de la valeur précédente avec la nouvelle valeur de la ligne.

Responsive image

Puis déplacez la poignée de recopie vers le bas.

4) Créer le graphique

Vous avez le choix entre plusieurs représentations :

  • soit la représentation en nombres d'occurrences
  • soit la représentation en pourcentage

Cela dépend de ce que vous souhaitez représenter dans votre graphique. Dans la démonstration, nous avions choisi de ne représenter que les valeurs exprimées en pourcentage.

Dans l'exemple ci-dessous nous allons voir comment combiner un histogramme représentant le nombre de mécontentements et un cumul des mécontentements en pourcentage.

Pour ce faire, suivez la démarche suivante :

  • Sélectionnez les deux premières colonnes

Responsive image

  • Appuyez sur la touche "Ctrl" puis, en maintenant la touche enfoncée, sélectionnez la troisième colonne.

Note : la touche"Ctrl" contrôle permet de faire des sélections multiples de cellules.

Responsive image

  • Sélectionnez le graphique de type histogramme.

Responsive image

  • Vous obtenez le graphique suivant

Responsive image

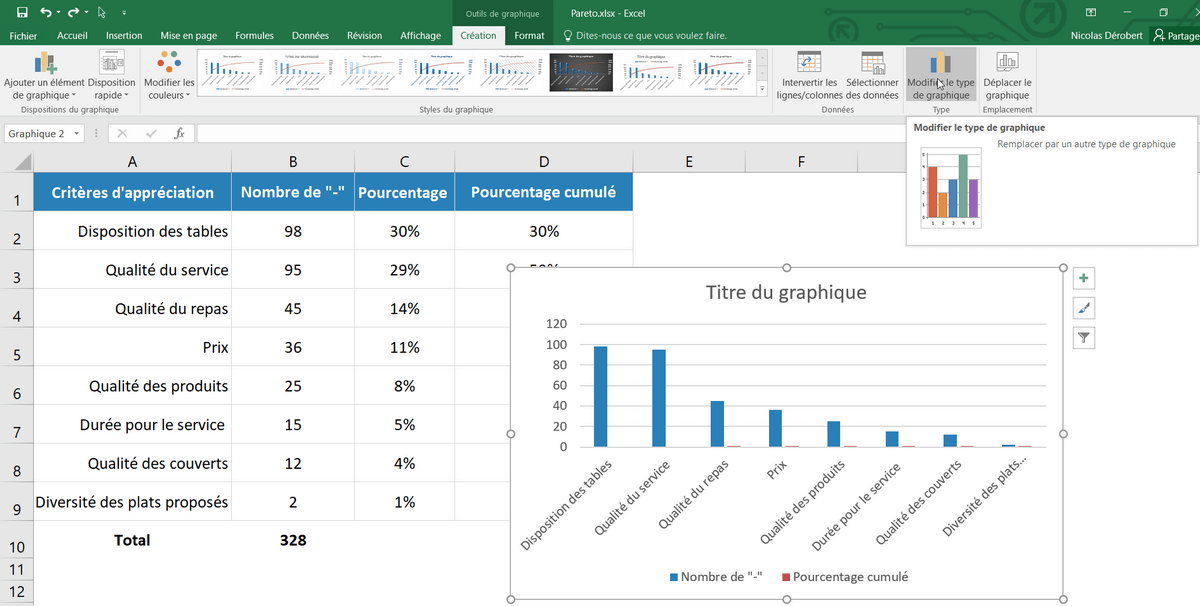

  • Cliquez sur modifier type de graphique
Responsive image



  • Sélectionnez "Graphique combiné"  dans la colonne de gauche.
  • Sélectionnez  le type de graphique "Courbe" pour la série "Pourcentage cumulé"
  • Cliquez sur la coche "Axe secondaire"

Responsive image
  • Ajouter les étiquettes de pourcentage

Responsive image

  • Cliquez sur ajouter un élément de graphique
  • Puis, "Etiquette de données", puis "Au-dessus"

Responsive image

  • Vous obtenez le résultat suivant :
Responsive image

Menu

Réseaux sociaux
Mon nouveau site en cours de construction
commentdecider.com
Les meilleurs dossiers
Autres outils associés

Etes-vous curieux ? Alors je vous conseille...

Livre synthétique et pratique pour découvrir le Pareto et beaucoup d'autres outils...

Le créateur du site a besoin de vous !

Suggérez lui des améliorations ou posez lui vos questions par mail commentprogresser@gmail.com

Card image

Le Pareto pondéré

Le Pareto qui a été construit ci-dessus tient compte des causes de mécontentement des clients. Ce premier graphique donne déjà un résultat très satisfaisant.
Toutefois on peut encore gagner en pertinence en intégrant un nouvel élément : le poids de chaque critère. Le poids est ici considéré comme étant l'importance du critère.

En effet, on imagine bien que les clients accordent une importance différente à chacun des critères. Pour obtenir un poids pour chaque critère, le restaurateur va procéder à une nouvelle interview de ses clients. Cette fois-ci, il va leur demander :

Lorsque vous allez au restaurant, quel poids attribuez-vous à chaque critère du tableau ?

Il va leur demander d'attribuer un poids de 1 à 9 (1 étant le poids le plus faible et 9 le poids le plus élevé)

Par exemple, dans ce restaurant, les clients sont certes fort mécontents du prix, mais ce critère n'est pas important pour eux. (Affectation d'un poids d'une valeur égale à 1). Avec ces nouvelles données, nous pourrons établir le tableau suivant :

Responsive image

Dans notre exemple le restaurateur "LeToutEstBon" va croiser les informations de sa première enquête avec les poids définis par les clients. Les valeurs des cellules de la colonne "Evaluation" seront obtenues en multipliant les valeurs des cellules de la colonne Poids" par les valeurs des cellules de la colonne "Nombre de "-"

Responsive image

Avec cette opération, il obtient le tableau suivant :

Responsive image

La note de 588 de la première ligne est obtenue en réalisant le produit de 6 par 98. Le pourcentage de 28% est obtenu en divisant le note 588 par le total de 2127. On remarquera que la qualité de service devient le facteur le plus important pour expliquer les mécontentements.

Pour créer de nouveau un pareto il sera nécessaire de trier de nouveau le tableau selon la "colonne pourcentage".

Et à partir de ce tableau, nous sommes capable de construire le graphique suivant :

Responsive image

Avec ce nouveau classement, le restaurateur choisira d'améliorer en priorité :

  • La qualité du service
  • La distribution des tables

Pour aller plus loin

Si vous êtes novice en statistique, vous trouverez sur ce site un programme complet d'apprentissage.

  1. Vision d'ensemble des statistiques
  2. Les variables
  3. Les tableaux
  4. Les graphiques
  5. Paramètres statistiques
