Le diagramme de Pareto

Les étapes de la construction d'un diagramme de Pareto avec Excel

1) Trier les valeurs de la colonne nombre de "-"

Pour effectuer le tri, vous devez :

  • Sélectionner les valeurs de la colonne "nombre de "-"
  • Utiliser la fonction tri d'Excel

Vous pouvez dés maintenant en faire la somme : (Voir le dossier formules ) .

Tableau trié pour le diagramme de Pareto avec Excel

2) Créer la colonne de pourcentage

  • Créez une nouvelle colonne avec le titre "pourcentage"

  • Tableau trié pour le diagramme de Pareto avec Excel resultat

  • Dans la cellule "C3", inscrivez la formule "=B3/$B$11"

Notez la présence des signes "$" pour conserver la référence B11 en absolue. Vous pouvez utiliser la touche F4 pour placer les 2 caractères "$" ou les inscrire directement avec les touches du clavier. Pour en savoir plus, consultez le dossier : références cellules

  • Puis déplacez la poignée de recopie vers le bas. Cela va recopier la formule tout en gardant la somme en "B11" comme valeur absolue.

Tableau trié pour le diagramme de Pareto avec formule dans Excel

  • Sélectionnez toutes les cellules de la colonne C et appliquez le format pourcentage.

poucentage

Tableau trié pour le diagramme de Pareto resultat

3) Créer la colonne de pourcentage cumulé

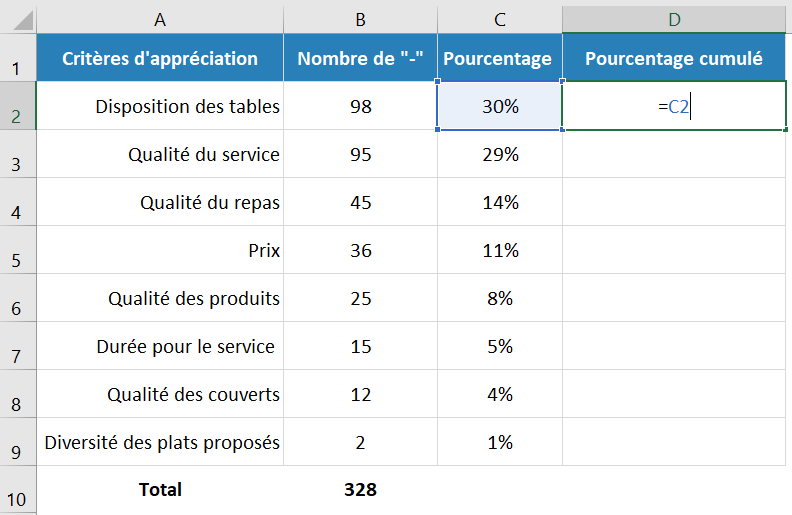

  • Dans la première cellule, indiquez: "=C3"

Tableau trié pour le diagramme de Pareto avec pourcenage cumule Excel

  • Dans la cellule D4, inscrivez la formule "=D3+C4". Cette formule permet de faire le cumul de la valeur précédente avec la nouvelle valeur de la ligne.

Tableau trié pour le diagramme de Pareto avec pourcenage cumule Excel 2

Puis déplacez la poignée de recopie vers le bas.

4) Créer le graphique

Vous avez le choix entre plusieurs représentations :

  • soit la représentation en nombres d'occurrences
  • soit la représentation en pourcentage

Cela dépend de ce que vous souhaitez représenter dans votre graphique. Dans la démonstration, nous avions choisi de ne représenter que les valeurs exprimées en pourcentage.

Dans l'exemple ci-dessous nous allons voir comment combiner un histogramme représentant le nombre de mécontentements et un cumul des mécontentements en pourcentage.

Pour ce faire, suivez la démarche suivante :

  • Sélectionnez les deux premières colonnes

Tableau trié pour le diagramme de Pareto avec pourcenage cumule Excel resultat

  • Appuyez sur la touche Ctrl puis, en maintenant la touche enfoncée, sélectionnez la troisième colonne.

Note : la touche Ctrl contrôle permet de faire des sélections multiples de cellules.

Tableau trié pour le diagramme de Pareto avec pourcenage cumule Excel 3

  • Sélectionnez le graphique de type histogramme.

Tableau trié pour le diagramme de Pareto avec pourcentage cumule Excel graphique

  • Vous obtenez le graphique suivant

Tableau triée pour le diagramme de Pareto avec pourcentage cumule Excel graphique

  • Cliquez sur modifier type de graphique
Diagramme de Pareto avec pourcentage cumule Excel graphique

  • Sélectionnez "Graphique combiné" dans la colonne de gauche.
  • Sélectionnez le type de graphique "Courbe" pour la série "Pourcentage cumulé"
  • Cliquez sur la coche "Axe secondaire"

Diagramme de Pareto avec pourcentage cumule Excel graphique axes
  • Ajouter les étiquettes de pourcentage

Diagramme de Pareto avec pourcentage cumule Excel graphique 1

  • Cliquez sur ajouter un élément de graphique
  • Puis, "Etiquette de données", puis "Au-dessus"

Diagramme de Pareto avec pourcentage cumule Excel graphique 3

  • Vous obtenez le résultat suivant:
Diagramme de Pareto avec pourcentage cumule Excel graphique 4
Le livre que je conseille !

Auteur : La boîte à outils de la qualité
Auteur : Florence Gillet-Goinard, Bernard Seno
Éditeur : Éditeur Dunod, 2020
ISBN : 2100808931, 9782100808939
Longueur : Longueur 192 pages

Partie 4 : Le Pareto pondéré

Le Pareto qui a été construit ci-dessus tient compte des causes de mécontentement des clients. Ce premier graphique donne déjà un résultat très satisfaisant.
Toutefois, on peut encore gagner en pertinence en intégrant un nouvel élément : le poids de chaque critère. Le poids est ici considéré comme étant l'importance du critère.

En effet, on imagine bien que les clients accordent une importance différente à chacun des critères. Pour obtenir un poids pour chaque critère, le restaurateur va procéder à une nouvelle interview de ses clients. Cette fois-ci, il va leur demander :

Lorsque vous allez au restaurant, quel poids attribuez-vous à chaque critère du tableau ?

Il va leur demander d'attribuer un poids de 1 à 9 (1 étant le poids le plus faible et 9 le poids le plus élevé)

Par exemple, dans ce restaurant, les clients sont certes fort mécontents du prix, mais ce critère n'est pas important pour eux. (Affectation d'un poids d'une valeur égale à 1). Avec ces nouvelles données, nous pourrons établir le tableau suivant :

Pareto pondéré

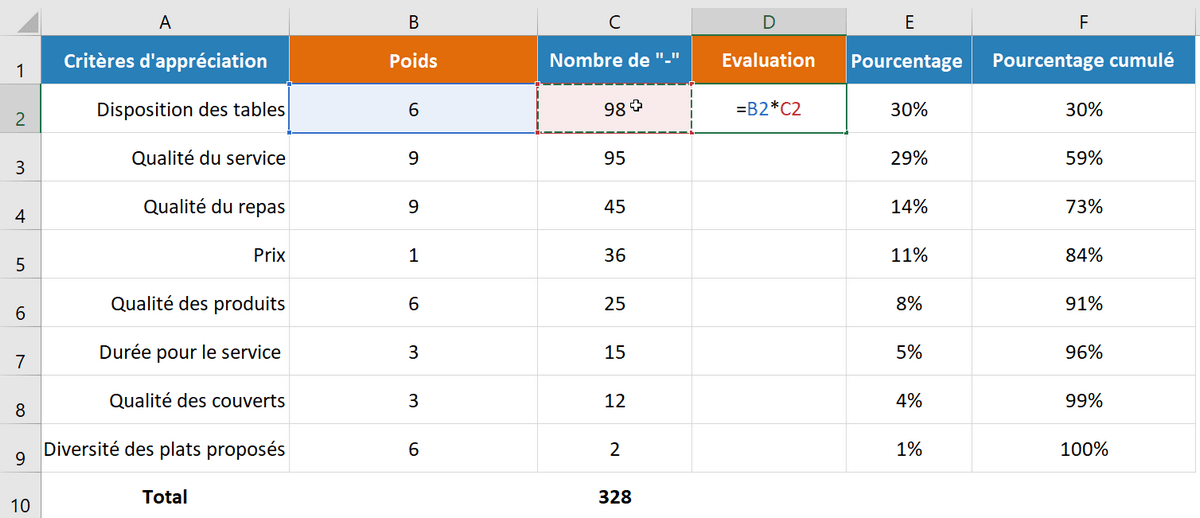

Dans notre exemple, le restaurateur "LeToutEstBon" va croiser les informations de sa première enquête avec les poids définis par les clients. Les valeurs des cellules de la colonne "Evaluation" seront obtenues en multipliant les valeurs des cellules de la colonne Poids" par les valeurs des cellules de la colonne "Nombre de "-"

Pareto pondéré 2

Avec cette opération, il obtient le tableau suivant :

Pareto pondéré 3

La note de 588 de la première ligne est obtenue en réalisant le produit de 6 par 98. Le pourcentage de 28% est obtenu en divisant la note 588 par le total de 2127. On remarquera que la qualité de service devient le facteur le plus important pour expliquer les mécontentements.

Pour créer de nouveau un Pareto il sera nécessaire de trier de nouveau le tableau selon la "colonne pourcentage".

Et à partir de ce tableau, nous sommes capable de construire le graphique suivant :

Pareto pondéré 4 graphique

Avec ce nouveau classement, le restaurateur choisira d'améliorer en priorité :

  • La qualité du service
  • La distribution des tables
Pour en savoir plus, achetez ce livre !
