Construire une courbe de Gauss avec Excel

Courbe de Gauss avec Excel
Tutoriel pour construire la courbe de Gauss ci-dessus

Je vous propose 3 techniques différentes permettant de dessiner une courbe de Gauss ( Courbe en cloche ) avec Excel. Vous avez en effet la possibilité de dessiner une coube ou un histogramme. Dans tous les cas, les représentations graphiques auront la forme d'une cloche.

Tableau de synthèse des trois techniques de construction des courbes de gauss

Technique 1 Technique 2 Technique 3
Courbe de Gauss avec Excel - Technique 1 Courbe de Gauss avec Excel - Technique 2 Courbe de Gauss avec Excel - Technique 3
Représentation Courbe Graphique en barres Graphique en barres
Technique Sans AnalysisToolpack Avec AnalysisToolpack Sans AnalysisToolpack
Fichier

Ce dossier traite la construction de la courbe de Gauss avec Excel. Pour en savoir plus sur la théorie de la loi normale suivez ce lien .

Comment choisir ?

Il y a 2 critères qui vous permettront de choisir :

  • Courbe ou barre ?
  • Ponctuel ou réccurentes ?
    • Ponctuel : Utiliser la technique 2 qui utilise "Analysistoolpack" qui est intégré à Excel et qui permet de créer rapidement les données.
    • Réccurente : Si vous avec besoin de faire de réaliser de nombreuse fois la courbe utiliser la Technique 1 et technique 3

Titre : Statistique descriptive et inférentielle avec Excel: Approche par l'exemple
Auteur : Argentine Vidal

Préparation des paramètres nécessaires à la construction des courbes de Gauss

Pour dessiner une courbe de Gauss, vous avez besoin de seulement deux paramètres :

  1. la moyenne
  2. l' écart-type

Vous n'avez besoin de rien d'autre pour construire la courbe de Gauss.

Les 3 techniques avec Excel

 Construction de la courbe de Gauss avec une courbe en cloche

  1. Saisissez les paramètres de la distribution.

    Pour l'exemple, nous choisissons une valeur moyenne égale à 20.  Nous saisissons cette valeur dans la cellule A2
    Nous choisissons un écart-type de 4 que nous saisissons dans la cellule B2 .

    moyenne et écart type

    Vous pouvez changer ces paramètres pour que la courbe soit adaptée à votre propre besoisn. Cette étape est commune aux 3 techniques.

  2. Créez les valeurs de la variable x

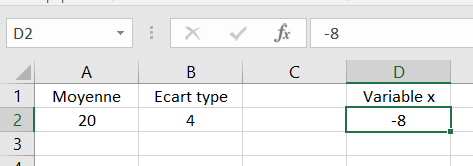

  3. Les valeurs seront inscrites dans la colonne D. La première valeur sera inscrite en D2. La valeur de cette cellule sera -8.

    Cette valeur de -8 correspond au nombre d'écarts types sur la gauche du graphique que nous souhaitons afficher. Il est possible de la modifier à votre guise. Si vous ne savez pas quelle valeur choisir, commencer par -8 . Voupourrez modifier cette valeur par la suite.

    Responsive image

    Pour le remplissage de la colonne D il sera pratique d'utiliser la fonction de Série du menu remplissage.

    Astuce pour remplir facilement la colonne de la variable des x

    Responsive image

    Pour le remplissage de la colonne D il sera pratique d'utiliser la fonction de Série du menu remplissage.

    1. Sélectionner la cellule D2
    2. Aller dans le menu remplissage puis Série
    3. Remplir la fenêtre en sélectionnant colonne, en indiquant 0.2 comme valeur du pas et en spécifiant une valeur de fin égale à 8.
    4. Responsive image

      Vous devez obtenir le résultat ci-dessous :

      Variable x remplie avec série de données
      Variable x remplie avec série de données

  4. Création de la distribution

    Il faut créer la plage de données qui convertit la loi de distribution normale en loi de distribution du contexte.

  5. Dans la cellule E2, entrez la formule suivante =D2*$B$2+$A$2.

    Responsive image

  6. Dans la cellule F2 , utilisez l'assistant de formule pour rentrer les informations suivantes =LOI.NORMALE.N(E2;$A$2;$B$2;FAUX)

    Responsive image

    Appuyez sur Entrée

    Responsive image
  7. Grâce à cette nouvelle formule, nous obtenons la distribution propre au cas de notre étude.

  8. Sélectionnez les cellules E2:F2 et tirez les formules jusqu'à la dernière ligne.

    Responsive image
  9. Créer le graphique

    Il faut maintenant créer le graphique. Pour cela, sélectionnez les valeurs des colonnes E et F et choisir le type de graphique : "Nuage de points avec courbe lissée".

    Responsive image
  10. Et c'est terminé, vous obtenez une courbe de Gauss centrée sur la valeur de 20 avec un écart-type de 4.

    Responsive image

    Télécharger le fichier de la technique 1

 Construction de la courbe de Gauss en barres avec Analysis Toolpack

  1. Saisissez les paramètres de la distribution.

    Pour l'exemple, nous choisissons une valeur moyenne égale à 20.  Nous saisissons cette valeur dans la cellule A2
    Nous choisissons un écart-type de 4 que nous saisissons dans la cellule B2 .

    moyenne et écart type

    Vous pouvez changer ces paramètres pour que la courbe soit adaptée à votre propre besoisn. Cette étape est commune aux 3 techniques.

  2. Comment activer l'utilitaire d'analyse Analysis ToolPack

    1. Allez dans le menu fichier
    2. Puis cliquez sur option
    3. Responsive image

    4. Allez dans compléments
    5. Puis Sélectionnez Analysis ToolPack
    6. Puis cliquez sur atteindre
    7. Responsive image

    8. Sélectionnez Analysis ToolPack
    9. Puis cliquez sur OK
    10. Responsive image

      Dans l'onglet "Donnée / Analyse" un nouveau bouton est apparu.

      Responsive image

  3. Créez la colonne D pour mettre les "Classes" souhaitées
  4. Créez un ensemble de valeur débutant par -5 et se terminant à 45 avec une incrémentation de 1 point entre chaque valeurs
  5. Responsive image

  6. Créez la colonne F pour mettre les "Données"
  7. Dans la première cellule indiquez la formule. "=ARRONDI(LOI.NORMALE.INVERSE.N(ALEA() ;$A$2 ;$B$2) ;2)"
  8. Responsive image

  9. Avec la poignée en bas à gauche de la cellule, appliquez la formule jusqu'à la ligne 1001
  10. Responsive image

  11. Sélectionnez l'utilitaire d'analyse
  12. Responsive image

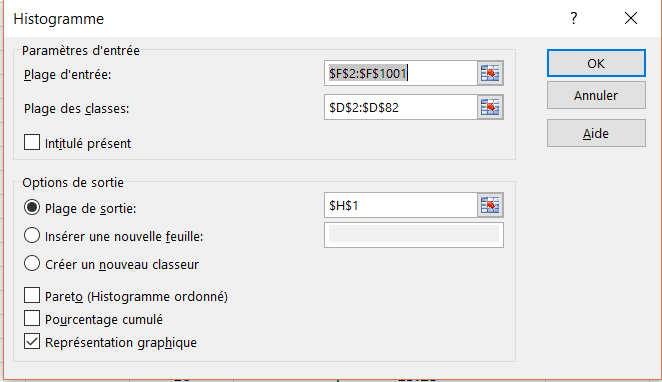

  13. Remplissez la nouvelle fenêtre comme indiqué
  14. Validez avec OK
  15. Responsive image

  16. Vous obtenez le résultat suivant avec la création de deux nouvelles colonnes et d'un graphique.
  17. Responsive image

Télécharger le fichier de la technique 2

 Construction de la courbe de Gauss sans analysis Toolpack

  1. Saisissez les paramètres de la distribution.

    Pour l'exemple, nous choisissons une valeur moyenne égale à 20.  Nous saisissons cette valeur dans la cellule A2
    Nous choisissons un écart-type de 4 que nous saisissons dans la cellule B2 .

    moyenne et écart type

    Vous pouvez changer ces paramètres pour que la courbe soit adaptée à votre propre besoisn. Cette étape est commune aux 3 techniques.

  2. Créez la colonne F pour mettre les "Données"
  3. Dans la première cellule indiquez la formule. "=ARRONDI(LOI.NORMALE.INVERSE.N(ALEA() ;$A$2 ;$B$2) ;2)"
  4. Responsive image

  5. Avec la poignée en bas à gauche de la cellule, appliquez la formule jusqu'à la ligne 1001
  6. Responsive image

  7. Créez la colonne E Fréquence
  8. Responsive image

  9. Sélectionnez les valeurs de la ligne 2 à 52.
  10. Responsive image

  11. Dans la première cellule indiquez la formule. "=FREQUENCE(F2:F1001 ;D2:D52)"
  12. Responsive image

  13. Terminez la saisie avec les touches Ctrl + Shift + Entrée
  14. Responsive image

  15. Sélectionnez la plage de cellule occupée par les deux colonnes jusqu'à la ligne 52
  16. Sélectionnez "Graphique recommandé"
  17. Responsive image

  18. Puis "Histogramme groupé"
  19. Responsive image

  20. Vous obtenez le résultat suivant avec la création de deux nouvelles colonnes et d'un graphique.
  21. Responsive image

Télécharger le fichier de la technique 3
